一、產品概述
APD120在線式電纜局放監測系列產品基于寬頻帶脈沖檢測而開發，是專為電力電纜的絕緣狀態監測而設計的。該系列產品可實時檢測電纜的局放信號，通過后臺的數據分析軟件和智能診斷系統，可以在線檢測局部放電的大小、數量、相位，利用采集的數據形成二維或三維PRPS/PRPD圖譜。
APD120在線式電纜局放監測系列產品采用先進的數字濾波技術，如現代小波變換、高斯濾波、雙端匹配濾波等算法，可以根據現場噪聲的類型自適應選擇合適的濾波算法，提高系統的適用性；通過重構局部放電的基本信息，實現了放電量評估和放電源定位；并通過模糊分類算法、BP神經網絡、脈沖聚類分等算法，實現對局部放電類型的識別。
APD120在線式電纜局放監測系列產品集成了先進的專家診斷系統，系統在多年現場實踐基礎上，收集了大量電力設備實踐運行故障放電脈沖波形指紋特征，建立了強大的專家?guī)煜到y(tǒng)和模糊邏輯診斷方法，能夠分別對分離出來的每一種放電類型進行識別，進而診斷設備絕緣狀態，極大的簡化了運維人員分析局放數據的步驟和難度，縮短搶修時間，提高搶修質量，實現運維的“去專家化”。
二、產品功能
1、實時在線監測：可以在高壓電纜不停電的狀態下實時監測電纜的局部放電信號幅值、極性、放電的相位、放電次數等基本表征參數及各種統計計算數據；
2、局放定位：全方位監測電纜本體、電纜中間接頭和終端頭位置處局放信息，并可實現局放精確定位；
3、局放報警：觀察和預測局部放電故障的發展趨勢，故障信號及故障嚴重性報警，為絕緣狀態診斷提供重要依據；
4、自診斷：實時檢測系統自身故障情況，并將結果上傳到監控平臺；
5、數據分析：可以綜合利用q-ф，N-ф，N-q，N-q-ф等多種局放圖譜分析放電模式及故障類型；
6、數據記錄：提供局部放電發展趨勢圖、報表、告警等記錄以及歷史查詢多項功能；
7、放電類型分析：通過對比不同放電脈沖信號之間及放電與干擾之間波形特征的差異，能夠有效地分離聚類不同的放電脈沖，區別不同的放電類型；

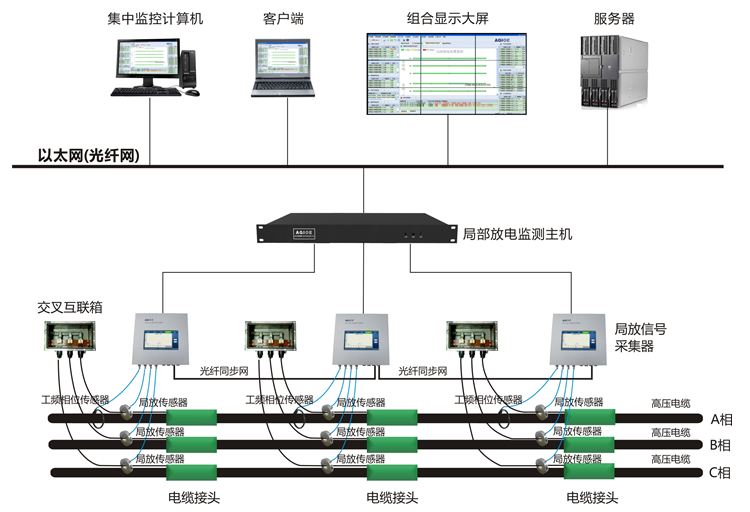

三、系統結構圖
四、產品指標參數

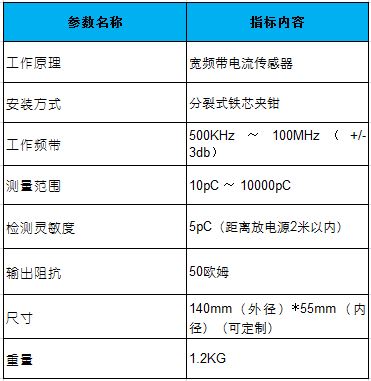

（一）APD120S局部放電傳感器

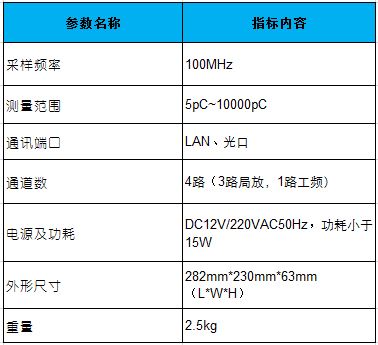

（二）APD120D局放采集器

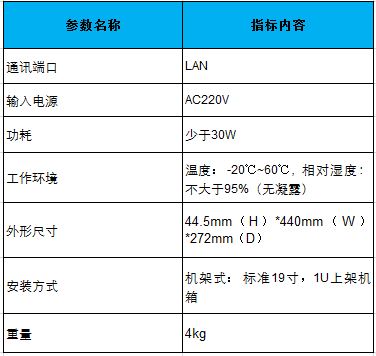

（三）APD120M局部放電監控主機
