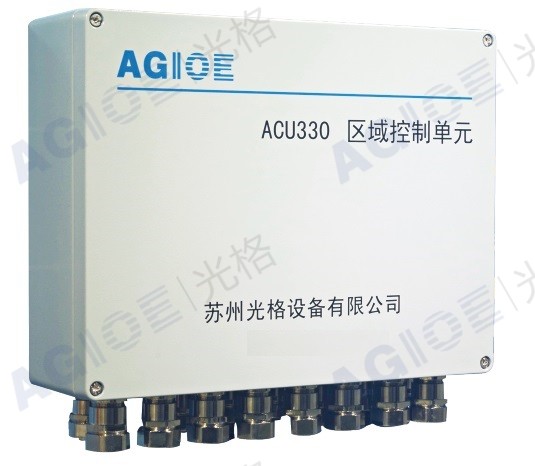

一、產品概述
ACU（區域控制單元，Area Control Unit），負責工業現場特定區域的信號采集、控制輸出和遠程通信及本地告警顯示等任務，一般由可編程邏輯控制器（PLC）、工業交換機、電源、保護模塊和防護機柜等部分組成。
光格結合近十年的隧道/管廊監控實踐經驗，針對適管廊/隧道的特殊應用環境，于2013年推出隧道/管廊專用型的集成式ACU，2015年推出改進型高防護高集成ACU300產品，2017年推出新一代高防護模塊化ACU300系列產品。光格ACU300采用工業級元器件，外殼防護等級達到IP68，EMC電磁兼容等級達到工業4級，并且具有組網靈活、體積小等特點，非常適合用于綜合管廊/電纜隧道等智能監控系統，目前在國內已有廣泛應用。
二、產品功能
具有AI、DI、DO、RS485、CAN等多種工業接口，并可靈活組合、擴展；
實現對現場氣體、溫濕度、液位開關、紅外防入侵等傳感器的信號采集；
實現對現場風機、照明、水泵、配電等設備運行狀態、故障信息采集，以及本地或遠程控制設備啟動和關停；
通過工業以太網交換機實現與現場視頻攝像機、工業電話和工業AP等設備的數據交換和管理；
集成工業級千兆光纖環網上行接口
告警日志及聯動動作保存，方便事故原因追蹤
三、配置選型
ACU300由光格自主研發的交換機、iPLC主站、iPLC從站、電源模塊、高防護箱體構成。每個iPLC從站集成4-16路IO接口，每個主站最多可擴展65535個從站，因此ACU300的IO數量幾乎是無限制的。了解更多iPLC的信息請點擊此處
ACU300提供豐富的典型預配置，充分滿足單倉至五倉管廊/隧道的需求。

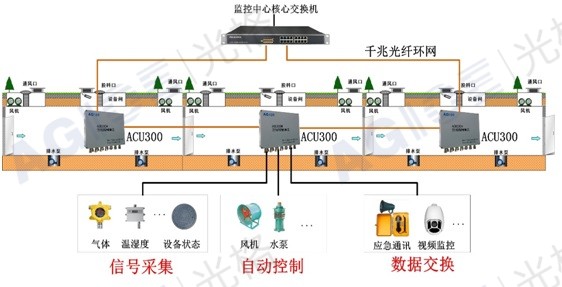

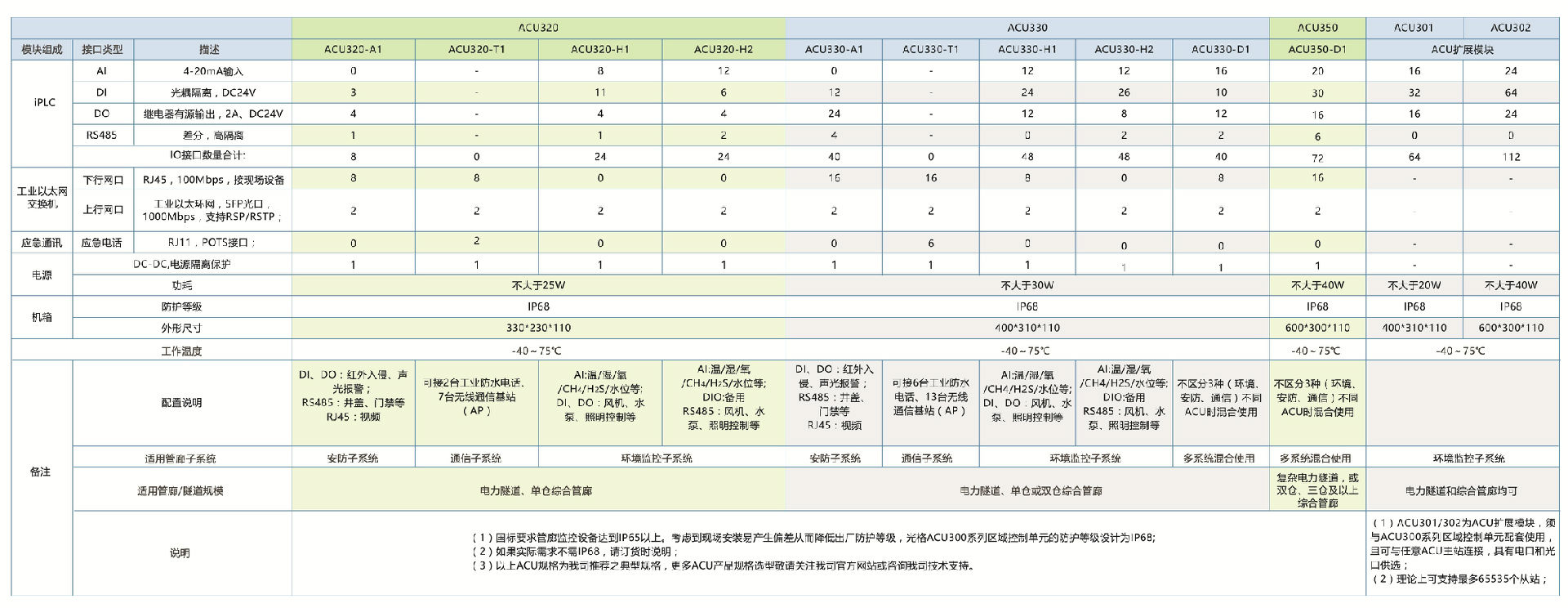

典型配置（右鍵新窗口打開圖片或下載，可查看高清圖 ）：
不限于以上配置，各個模塊可根據項目實際情況靈活增減
四、產品特點
模塊化、可擴展

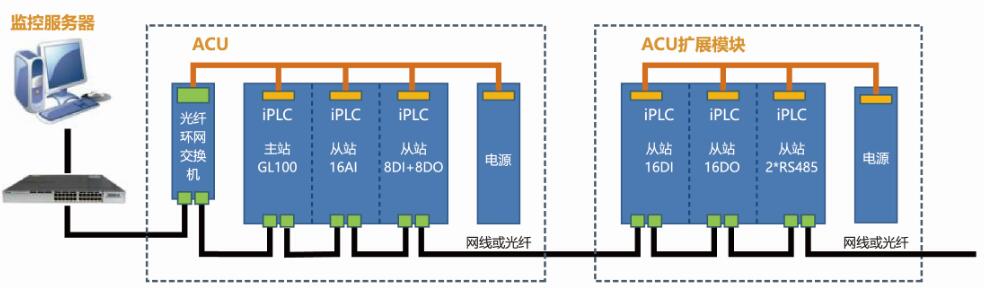

ACU300由iPLC主站、從站、交換機等模塊組成，可靈活擴展。模塊間通過以太網總線連接，支持總線型、樹型、星型多種拓?fù)浣Y(jié)構，支持遠端IO模塊。結合光格多年隧道/管廊監控實施經驗，針對不同倉數的監控需求和控制需求提供典型預配置方案，靈活選用。也可按需修改配置，滿足任何倉數管廊的監控需求。
編程方便
支持FBD、SFC、LD、ST、IL五種編程軟件，內置符合隧道/管廊監控系統聯動控制邏輯的功能塊和專家參數，更專業、更快捷
程序下載、更新、升級可遠程操作，省去現場編程的麻煩，輕松簡便
開放性
支持ModBus、OPC等標準協議
提供SDK，方便集成開發
工業級
全部采用工業級寬溫元器件，結合低功耗、散熱、抗震、電磁兼容性等方面的設計，達到工業級標準，可適應隧道/管廊的惡劣環境
高等級防護
綜合管廊/電纜隧道現場環境復雜，濕度可達98%RH以上，頂部、墻壁和設備表面經常有凝結的水珠（凝露現象），對現場監控設備防護等級提出嚴苛要求。GB50838-2015《城市綜合管廊工程技術規范》7.5.15要求，綜合管廊內監控與報警設備防護等級不宜低于IP65。為保障監控系統長期穩定運行，ACU300進一步提升安全余量，防護等級達到IP68。
高潮濕、多凝露環境
☆采用鑄鋁箱和鍍鋅涂層設計，配套雙層防水接頭，防護等級達到IP68，防水防潮防腐蝕；
☆工程化應用設計，鎖式電纜接頭與金屬軟管無縫對接，防水、防電線松動。
權威機構IP68認證報告
抗電磁干擾
綜合管廊/電纜隧道中的110KV/220KV 高壓電纜持續向外輻射高能量的電磁波，嚴重干擾現場監控設備的正常工作。國家電網標準Q／GDW 540.1-2010《變電設備在線監測裝置檢驗規范》，4.8電磁兼容性能試驗要求產品達到工業四級以上。
高壓電纜強電磁干擾環境
☆接口采用隔離設計，產品通過電磁兼容GB/T17626（IEC61000）最高試驗等級認證測試；
☆符合《Q／GDW 540.1變電設備在線監測裝置檢驗規范》要求，保障設備和系統穩定運行。
權威機構EMC認證報告
多功能小體積
☆管廊設備間空間狹小，普通ACU柜體積巨大，安裝不便。
☆A(yù)CU300芯片級集成體積小，重量輕，運輸、吊裝、施工輕松便捷；
☆采用壁掛或吸頂安裝，避免落地安裝對管線安裝和維護造成的干涉。
