一、行業背景

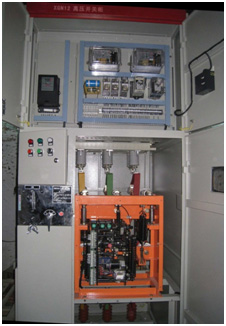

高壓開關柜是電力系統中不可缺少的重要設備，承擔正常線路的投入、退出以及故障線路的切除，對電網和負荷的安全、穩定運行起著控制和保護雙重作用，其狀態好壞直接影響電力系統的可靠運行。高壓開關柜運行過程中，絕緣材料會受到高溫、高壓、油污、化學物質、振動等各方面的作用，絕緣性能不斷惡化，加快了局部放電的速度，反過來局部放電又對絕緣的惡化起到推動作用。目前，常采用停電預防性試驗檢測設備的絕緣狀況，但是試驗周期間隔長，很難發現間隔時間內發展的缺陷，存在絕緣性能持續惡化導致設備故障風險。

二、政策法規要求

國標GB/T 7354-2003 《局部放電測量》中對電氣設備局放檢測技術、校準方法以及局放定位等做了詳細要求。

三、解決方案

光格自主研發、生產的高壓開關柜局放檢測系統由檢測儀、局放檢測系統軟件、TEV傳感器、超聲波傳感器和HFCT傳感器等組成。系統采用了高度的工程集成化設計，便于現場攜帶使用，可以在不停電的狀態下對開關柜進行測量。系統對各種局部放電特性進行綜合測量，并對開關柜內部的絕緣水平進行客觀的評價，保障開關柜設備安全運行。

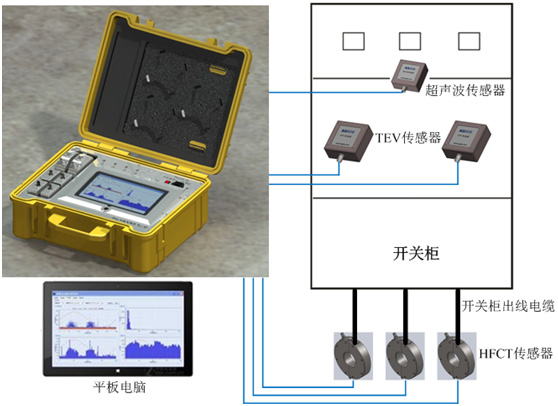

四、系統組網

五、方案特點與優勢

1.系統精確采集局放數據，數值顯示多個類型傳感器局放檢測的電信號值，直觀可靠；

2.系統集TEV，超聲波和HFCT傳感器，適用于多種不同類型的電力設備局放檢測；

3.系統自帶蓄電池，可連續工作6小時以上，便于攜帶巡檢；

4.系統自帶局放檢測系統軟件，集成數據采集、專家?guī)旆治?、報告生產功能，客戶操作簡便；

六、產品簡介

詳細產品介紹請點擊以下鏈接：

APD150便攜式綜合局放檢測儀

七、案例

請聯系當?shù)劁N售經理獲取
